概述

作为一款优异的三维仿真工具，ANSYS Q3D Extractor可以设计用在高速电子设备上的先进电子封装和连接器，或者设计用在电力分配、电力电子和电力传动系统中的高功率汇流排和功率变化器件。Q3D Extractor可计算任意载流结构的寄生参数：频变电阻、电感、电容和电导（RLCG）。通过精确提取这些电气参数，用户能在生产前仿真和验证产品的性能，从而减少设计时间和制作样机的成本。

Q3D Extractor能高效地对基于机械或电气（版图）CAD数据的电子结构进行三维和二维电磁场仿真，通过简单地对导入结构指定材料属性、Source和Sink，即可对模型进行电磁性能分析。除了可直接输出RLCG等效电路，还能得到电流和电压的分布、CG和RL参数矩阵。

Q3D Extractor能自动生成多种格式的网表，包括SML（ANSYS Simplorer格式）和SPICE，Touchstone格式的器件或无源互联网络的多端口S参数，并且能动态链接ANSYS Desinger和Simplorer，仿真频变效应。

三维实体建模

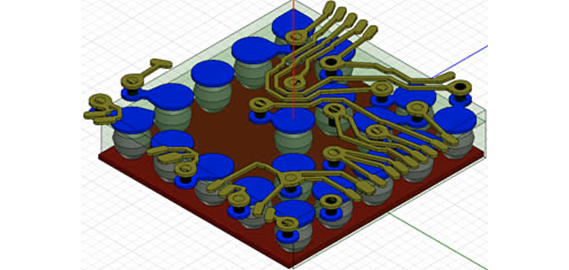

Q3D Extractor包含功能完备的三维实体建模器和用户模型接口选件，可以导入或创建任意三维高频电子结构，比如连接器、过孔、键合丝、焊球、信号走线和电源底层等。此外，Q3D Extractor也可实现低频结构建模，比如交流传动功率母线、直流连接线和IGBT模块封装结构等。

强大的自适应网格技术让用户更快速的、更方便的得到场量计算结果
